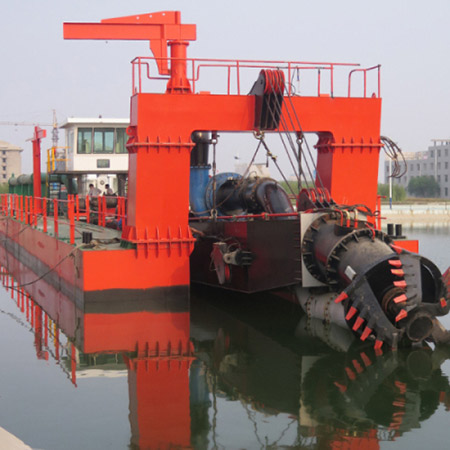

Drague suceuse à coupeur diesel que notre société produit est une drague suceuse à coupeur portable automotrice ou non automotrice. La coque utilise une structure démontable et en forme de boîte. Son type démontable peut être facilement assemblé sur le lieu de travail et être transporté par route, chemin de fer et conteneur en conséquence, pratique pour l'installation et le lieu de travail pour passer de l'un à l'autre. Le système d'alimentation peut être conçu pour un système électrique ou un système d'entraînement de moteur diesel selon les exigences des clients. Les équipements de la drague suceuse diesel sont les suivants : dispositif de déplacement, dispositif de levage d'échelle de coupe, goujons et grue de pont. Le processus de travail est le suivant : la tête de coupe coupe le sable et la boue sous l'eau pour obtenir un mélange de boue, puis passe par la pompe de dragage jusqu'au pipeline sur une drague suceuse diesel ; à la fin, le lisier sera déchargé par pipeline à terre jusqu'à l'endroit requis.
Drague suceuse diesel JMD550 |
|||
Pompe de dragage de Shijiazhuang |
Dia. Tuyau de décharge |
550 mm |
|
|
Tête |
65m |
|
|
Max. Capacité de travail |
900m3/heure |
|
|
Distance de décharge |
3000m |
|
Profondeur de dragage |
14m |
||
|
1306KW |
Cummins |
|
Moteur auxiliaire hydraulique |
336KW |
Cummins |
|
Générateur d'urgence |
20KW |
WEICHAI |
|
Pouvoir total |
1662KW |
||
Consommation d'essence |
250L/heure |
||
Dimensions de la coque |
OBTENIR*W*D |
42 m × 7,5 m × 2,0 m |
|
Système hydraulique |
Pompe hydrolique |
VICKERS America (Joint-venture) |
|
|
Moteur hydraulique |
Technologie SAI en Italie (Joint-venture) |
|
|
Vannes |
REXROTH Allemagne (Joint-venture) |
|
|
Système opérateur |
SIEMENS PLC (importé d'Allemagne) |
|
|
Treuil d'échelle |
Tension |
120KN |
|
Treuil pivotant |
Tension |
120KN |
|
Tête de coupe |
En forme de couronne |
Φ1800mm |
|
|
Pouvoir |
200KW |
Cette drague suceuse diesel Weifang Jin Meng est équipée de dispositifs de déplacement horizontal, de dispositifs de levage d'échelle de coupe, de dispositifs de raccord, de grue de pont, etc. Il peut également être équipé de poteaux d'ancrage et de dispositifs de chariot. Généralement, il a des fonctions de dragage, de transport et de déchargement de boue ou de sable. Il peut produire une certaine quantité de vide grâce à la pompe centrifuge.
Conception
Notre drague suceuse diesel à coupe motorisée est conçue par un ingénieur senior spécialisé dans les travaux de construction navale et de dragage depuis de nombreuses années, pour garantir qu'elle est bien conçue et pratique.
Moteur Cummins
La drague suceuse diesel Power Cutter est équipée d'un puissant moteur Cummins de renommée mondiale, réputé pour sa durabilité, sa faible consommation d'huile, ses accessoires standardisés et sa facilité d'entretien.
Système hydraulique
Les parties les plus importantes de la drague suceuse diesel et de la drague à godets à roues. Les exigences du système hydraulique sont très élevées et strictes ; c’est l’artère principale de toute la drague. Les treuils de traction latérale, le treuil de levage et la tête de coupe des dragues sont entraînés par des moteurs hydrauliques. Un système hydraulique intégré comprend des réservoirs d'huile hydraulique, une pompe hydraulique, un collecteur de vannes hydrauliques, une électrovanne, des tuyaux hydrauliques, des composants hydrauliques, un actionneur électrique, etc.
Structure détachable
La drague suceuse diesel à coupe mécanique est amovible, elle est donc facile à transporter lors de la livraison ou du déplacement d'un chantier à un autre.
Pompe de Shijiazhuang
Les composants de passage d'écoulement utilisent un alliage Cr27 hautement résistant à l'usure pour prolonger la durée de vie de la pompe, le joint d'arbre de la pompe utilise un joint d'étanchéité facile à entretenir et les roulements antifriction proviennent de la marque japonaise NSK.
Tête de coupe
Pour une tête de coupe, il y a 5 lames, 8 dents équipées sur une lame. Il y a du matériel à haute teneur en chrome. pour une preuve facile à porter.
La tête de coupe est entraînée par un moteur hydraulique ; le roulement de coupe est doté d'unités d'étanchéité de lubrification.
1. La drague suceuse diesel sera équipée de pipelines pour les travaux de déchargement de solides.
2.Les pipelines comprennent généralement trois parties : des tuyaux, des flotteurs et un tuyau en caoutchouc.
3.Il existe trois types de tuyaux (tuyaux en acier, tuyaux en PEHD et tuyaux auto-flottants) que le client peut choisir en fonction du matériau solide déchargé.
4. Les clients peuvent acheter des tuyaux eux-mêmes ou chez nous. Si les clients ont des exigences particulières, les pipelines peuvent être fabriqués sur mesure par les fournisseurs.
5. À propos du colis d'expédition : les pipelines seront expédiés par des conteneurs HQ de 40 ".
6. Rappel aimable : les clients doivent acheter des pipelines supplémentaires comme pièces de rechange.
