Pompe de dragage submersible pour une machine à drague d'aspiration de couteau de 25 m de profondeur

Pompe de dragage submersible pour une machine à drague d'aspiration de couteau de 25 m de profondeur

La pompe de dragage submersible de haute qualité pour une machine à aspiration de couture de 25 m de profondeur est proposée par le fabricant de Chine Weifang Jin Meng Dredger Co., Ltd., Qui est situé à Qingzhou, Weifang City, province de Shandong, et nous avons spécialisé dans une pompe à drague de poitrine de poitrine de couture à 2000. Depuis 2000. Avantage des prix et couvrez la plupart des marchés africains, du Moyen-Orient, d'Asie du Sud-Est et d'Amérique du Sud et d'Amérique. Nous sommes impatients de devenir votre partenaire à long terme en Chine.

envoyer une demande

Description du produit

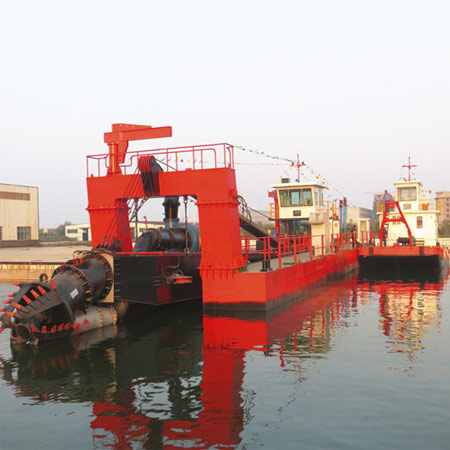

Pompe de dragage submersible de Weifang Jin Meng pour machine à drague d'aspiration de couteau de 25 m de profondeur

Submersible Dredging Pump for 25m Depth Cutter Suction Dredger Machine


La pompe de dragage submersible de notre entreprise pour la machine à drague d'aspiration à 25 m de profondeur de profondeur, est équipée d'une pompe sous-marine spéciale. Ce navire est autopropulsé ou non propulsé, ce qui est particulièrement pratique à déplacer. La coque est transformée en une structure qui peut être démontée et emballée, puis assemblée sur place. Après le démontage, il peut être transporté par camion, train ou conteneur, il est donc très facile à installer ou à changer de travail. La puissance utilisée sur le navire peut être conçue en fonction des besoins réels et peut être un moteur électrique ou diesel. En plus de cette pompe sous-marine, le navire a également un équipement responsable du mouvement gauche et droit, l'équipement pour contrôler le levage et l'abaissement du tuyau d'aspiration des boues, les tas pour la fixation de la position du navire et une petite grue installée sur le pont.


Le processus de travail est le suivant: la tête de coupe a coupé le sable et la boue sous l'eau pour le mélange de suspension, puis par pompe de dragage vers le pipeline sur le drague d'aspiration de coupe avec pompe submersible; À la fin, la suspension sera déchargée par pipeline sur terre jusqu'à l'endroit requis.


Pompe de dragage submersible Weifang Jin Meng pour 25 m de profondeur d'aspirateur Dredger Machine Techniques Spécifications

JMD550D Pompe de dragage submersible pour une machine à drague d'aspiration de coulée de 25 m de profondeur

Pompe de dragage shijiazhuang

Diale Tuyau de décharge

550 mm



Tête

80m



Max. Capacité de travail

1050m3 / h



Distance de décharge

3500m

Profondeur de dragage

20m



Moteur diesel

1306KW

Cummins

Moteur auxiliaire hydraulique

336KW

Cummins

Générateur de pompes submersible

746KW

Cummins

Générateur d'urgence

30 kW

Cummins

Puissance totale

2418kw

Consommation d'huile

360L / H

Coque

L * w * d

56m x 8,5 m x 2,5 m

Système hydraulique

Pompe hydraulique

Vickers America (Joint-Venture)



Moteur hydraulique

Technologie Italie Sai (Joint-Venture)



Vannes

Rexroth Allemagne (Joint-Venture)



Système opérateur

Siemens plc (importé d'Allemagne)



Treuil à échelle

Tension

200kn



Treuil swing

Tension

120K



Tête

Couronne

Φ1800mm





Pouvoir

200 kW


Fonctionnalité et application Productrt

Cette drague d'aspiration coulée avec pompe submersible est relativement courte et peut facilement percer à travers le pont bas sur la rivière. La cabine et le salon sur le navire peuvent être retirés pour un transport facile. La coque entière est composée de trois pontons, un grand et deux petits, qui sont assemblés avec des connecteurs spéciaux puis serrés avec des vis super fortes. La connexion entre la cabine et le pont utilise également une boucle vivante, ce qui est particulièrement pratique pour le démontage et l'assemblage. En général, cette conception facilite le déplacement et l'assemble de l'ensemble du navire.


Site de travail de la drague d'aspiration de coupe avec pompe submersible: mer, port, lac et rivière. Conditions du sol: sol dur relatif, sable de durcissement, boues, sable de mer, sable de la rivière, argile, boue, etc.



Détails du produit

Conception

Notre drague d'aspiration de coupe avec pompe submersible est conçue par l'ingénieur senior, qui se spécialise dans les travaux de construction navale et de dragage pendant de nombreuses années, pour garantir qu'ils sont bien conçus et pratiques.


Moteur Cummins

La drague d'aspiration coulée avec pompe submersible est équipée d'un puissant moteur Cummins de renommée mondiale, qui est célèbre pour sa durabilité, sa consommation d'huile plus faible, ses accessoires standardisés et son entretien facile.


Système hydraulique

Les parties les plus importantes de la drague d'aspiration de coupe avec pompe submersible et drague de godet de roue. Les exigences du système hydraulique sont très élevées et strictes; C’est l’artère principale de l’ensemble du drague. Les treuils de traction latérale, le treuil de levage et la tête de coupe des draguers sont entraînés par des moteurs hydrauliques. Un système hydraulique intégral comprend des réservoirs d'huile hydrauliques, une pompe hydraulique, un collecteur de valve hydraulique, un actionneur de solénoïde, des tuyaux hydrauliques, des composants hydrauliques, un actionneur électrique et ainsi.

Submersible Dredging Pump for 25m Depth Cutter Suction Dredger Machine

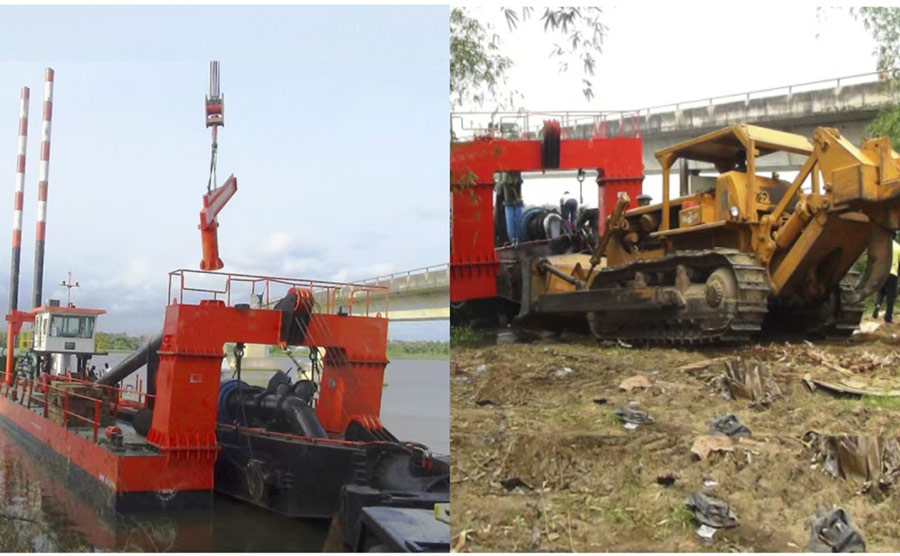

Structure détachable

La drague d'aspiration de coupe avec pompe submersible est détachable, il est donc facile de transporter lors de la livraison ou du passage d'un site de travail à un autre.


Pompe shijiazhuang

Les composants de passage d'écoulement utilisent l'alliage à haute usure CR27 pour prolongé la durée de vie de la pompe, le joint d'arbre de pompe utilise le joint d'emballage facile à maintenir et les roulements anti-friction proviennent de la marque japonaise NSK.

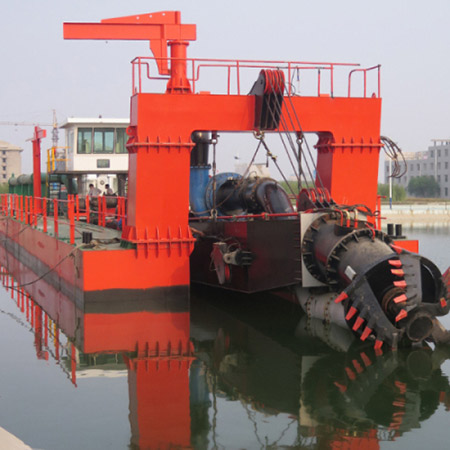

Tête

Pour une tête de coupe, il y a 5 lame, 8 dents équipées sur une lame. Il y a un chrome élevé matériel. pour une preuve facile à retenir. La tête de coupe est entraînée par un moteur hydraulique; Le roulement de coupe a des unités de scellage de lubrification.


Pompe de dragage submersible Weifang Jin Meng pour une machine à drague d'aspiration de couteau de 25 m de profondeur

Submersible Dredging Pump for 25m Depth Cutter Suction Dredger Machine


La drague d'aspiration de coupe avec pompe submersible peut être fabriquée sur mesure en fonction des exigences des clients:

1. Installation d'ancrage Booms

2. Transport spud

3. Position Dredger de 5 ancres.

4. conduite hydraulique pour Spud à plat (pour passer le pont bas et le transport sur l'eau en toute sécurité).

5. Faites de la drague avec une pompe de dragage supplémentaire sous l'eau pour approfondir la profondeur de dragage pour 20 à 30 m sous l'eau et la concentration de suspension est supérieure à 30%.

6. Faites le drague avec une station de rappel pour faire avancer la distance de décharge.
